Protocolos de Data Center Internetworking: Cisco Overlay Transport Virtualization OTV #DCI #OTV #Networking #Cisco


Desde las granjas de servidores pasando por el Grid Computing hasta los Data Center Distribuidos con Virutalización han pasado muchos protocolos de networking.
Hoy en día se tienen diversos protocolos de networking para Data Center tanto para la parte de LAN como para la parte SAN.



En este post veremos uno de los protocolos de Data Center Internetworking (DCI).

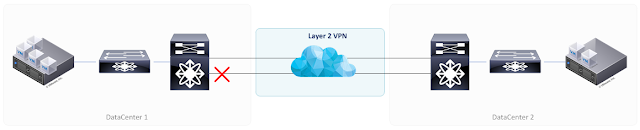

Muchas de las funciones de Data Center como ser Vmotion o movimiento de máquinas virtuales o replicación se realizan en un solo segmento de capa 3 lo que dificulta el uso de dispositivos de capa 3 en el camino entre data centers distribuidos.

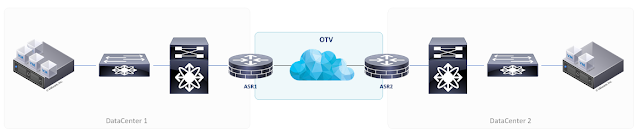

Cisco Overlay Transport Virtualization (OTV) surge como un nuevo protocolo de Data Center Internetworking, con el fin de interconectar dominios de capa 2 sobre enlaces de capa 3 generalmente de un ISP. Los host de estos dominios "creen" que se encuentran el mismo dominio de broadcast.

OTV de basa en el protocolo de enrutamiento IS-IS para la compartición de MAC adress a modo de tablas ARP.

Terminología OTV

  • Edge Device
Dispositivo que realiza las funciones de OTV, se sitúa en la capa de distribución o agregación.
  • Join Interface
La interfaz Uplink que interconecta fisicamente la red OTV por lo general de capa 3.
  • Overlay Interface
Interfaz virtual para la configuración de OTV, encapsula las tramas de capa 2 sobre OTV.

Características de Capa 2 sobre OTV

  • No se extiende el Unknown Broadcast
  • No se extiende el STP
  • Se aprenden las MAC a bajo nivel
  • Se cuenta con cache de ARP
  • IS-IS trabaja a bajo nivel

OTV funciona muy parecido a un protocolo de enrutamiento dinámico
  • Se descubren vecinos entre sí
  • Se genera una vecindad entre dispositivos OTV
  • Se puede generar sobre una red Unicast o con soporte a Multicast

En el siguiente Post, la configuración de OTV entre dispositivos ASR.
